تو این مقاله قصد دارم به علاقه مندان طراحی کابینت اشپزخانه توضیح بدم روش کار طراحی از کجا شروع میشه و تو این مسیر به چه نرم افزار هایی نیاز هست.
مطالبی که در این صفحه می بینید:
- نرم افزار تری دی مکس
- نرم افزار اتوکد
- نرم افزار اسکچ اپ
- نرم افزار راینو
- نرم افزار رویت
- جمع بندی
مقدمه
خیلی سال پیش قبل از اینکه طراحی وارد دنیای کامپیوتر ها بشه صنعتگران و هنرمندان دکوراسیون داخلی با استفاده از دست و قلم و کاغذ ایده های طراحی خودشون رو پیاده میکردند و انجام این کار نیازمند تجربه بسیار زیاد و سال ها مهارت در کار دکوراسیون و طراحی کابینت بود اما مشکلات فراوان این روش مثل خطاهای محاسباتی و فراموشی جزییات طراحی باعث شد طراحی با کمک نرم افزار جای این روش سنتی رو بگیره و امروزه نرم افزار های طراحی زیادی وجود دارند که برای کار کابینت اشپزخانه و دکوراسیون داخلی مورد استفاده قرار میگیرد که هر کدام ویژگی های متفاوتی دارند و قصد دارم مقایسه بین این نرم افزار ها رو انجام بدم و شما رو تا حدودی با فضای هر نرم افزار اشنا کنم و بگم برای هر سیک طراحی کابینت اشپزخانه از چه مسیر هایی بهتر به نتیجه میرسیم.
اولین و معروف ترین نرم افزار سه بعدی : تری دی مکس
اگر کمی تو حوزه طراحی سه بعدی با نرم افزار اشنا باشید قطعا نام این نرم افزار به گوش تون خورده یه چیز همه فن حریف و کامل تو تمام رشته های طراحی کاربرد داره و کاری نیست که نتونه انجام بده
اگر بخوام ویژگی های مثبت نرم افزار تری دی مکس در طراحی کابینت رو بگم:
- خروجی های سه بعدی دقیق
- بینهایت ابجکت و صحنه اماده طراحی
- متریال های کامل برای همه سطوح
- رابط بین نرم افزار های سه بعدی دیگر
- اشنایی عمومی معماران و طراحان کابینت از قدیم
به صورت کلی با نرم افزار تری دی مکس میشه هر طرحی با هر ابعاد و اندازه ای رو ترسیم کرد و نمیشه محدودیت تو طراحی کابینت برای این نرم افزار در نظر گرفت اما در کنار تمام این نقاط قوت چند مورد هم هست که قبل از کار طراحی با نرم افزار تری دی مکس باید بدونیم که شاید تو نقاط ضعف این نرم افزار بشه دسته بندی کرد که شامل :
- نیاز به سیستم قوی و قدرتمند
- زمان اموزش بسیار بالا
- پیچیدگی در نمای ظاهری سایت
خروجی دو بعدی نسبتا سخت تر به نسبت سایر نرم افزار ها
به صورت خلاصه نرم افزار تری دی مکس برای طراحی تو همه رشته ها قابل استفاده هست از جمله طراحی کابینت اشپزخانه اما با درک کامل فضای طراحی ما میتونیم تصمیم بگیریم که ایا این نرم افزار جواب گو نیاز طراحی هست یا حتی فراتر از ان هست.

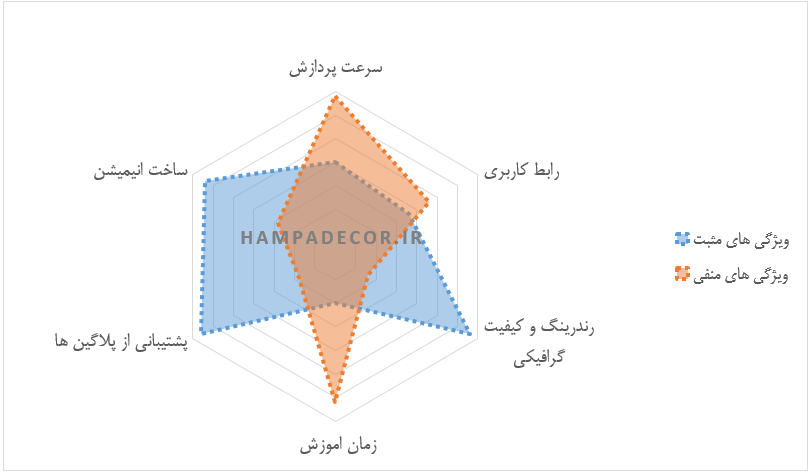

تو نمودار زیر به صورت گرافیکی توانمندی های این نرم افزار رو تو شش شاخصه اصلی نشون دادم این رتبه بندی ها به صورت کیفی انجام شده ولی برای مقایسه میتونید ببینید.

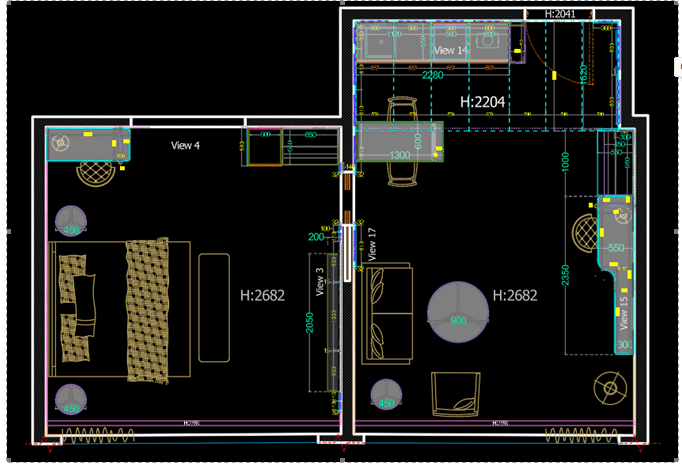

دومین نرم افزار : اتوکد
یکی از معروف ترین محصولات شرکت اتودسک برای مهندسان و نقشه کش های ساختمان و به صورت کلی تمام رشته هایی که به کشیدن نقشه احتیاج دارند نرم افزار اتوکد هست. طراحی در نرم افزار اتوکد دو بعدی بسیار قوی دارد و به سادگی میشه نحوه کار کردن با اتوکد رو یاد گرفت و همچنین نیاز اولیه و اساسی برای ورود به دنیای طراحی کابینت اشپزخانه به حساب میاد.
نرم افزار نسبتا سبک ای هست که روی اکثر کامپیوتر ها با امکانات ضعیف هم قابل نصب و استفاده هست و چون اتوکد نرم افزار خیلی قدیمی ای تو طراحی با رایانه به حساب میاد تمام افرادی که تو صنعت دکوراسیون و مبلمان و طراحی داخلی فعالیت میکنند با این برنامه اشنا هستند و این امکان رو میدهد که تعداد ابجکت و بلاک های اماده بسیار زیادی داشته باشد.

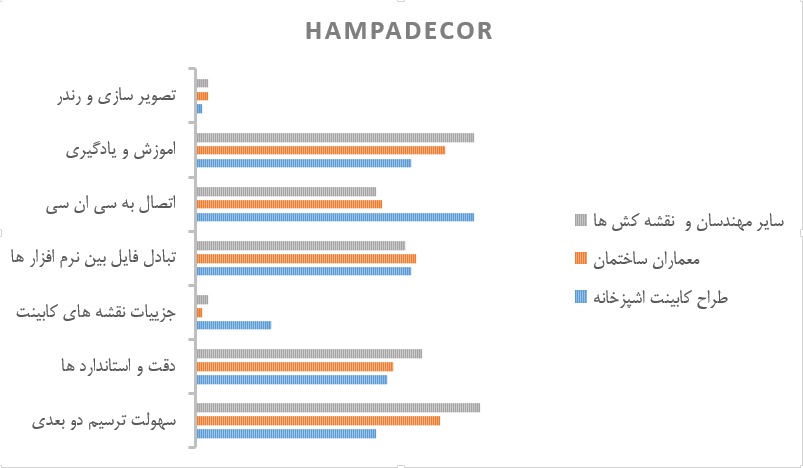

اما اگر از نقاط ضعف طراحی کابینت با نرم افزار اتوکد صرف نظر نکنیم میتونیم بگیم این نرم افزار سرعت طراحی بسیار پایینی دارد و برای تغییر جزیی ترسیمات تو نرم افزار اتوکد زمان زیادی از کاربر میگیرد مخصوصا اگر طرح و نقشه ای که کشیده شده شلوغ و دارای پیچیدگی باشد. و یا اینکه طراحی سه بعدی بسیار کند سخت و زمان بری دارد و امکان متریال دهی و پیش نمایش طرح قبل از ساخت سخت تر از سایر نرم افزار های دیگه هست. حالا اگر تو یک نمودار تمام ویژگی های خوب و بد این نرم افزار رو براتون جمع بندی کنم میشه این تصویر:
بین خودمون باشه معمولا با هیچ نرم افزار ای به صورت تنهایی و بدون نیاز به هیچ چیز دیگه ای کار طراحی کابینت اشپزخانه شکل نمی‌گیره و بهتره برای روند انجام این کار از ترکیب دو یا چند نرم افزار استفاده بشه.
نرم افزار سوم : طراحی کابینت اشپزخانه با اسکچاپ sketchup
اگر نظر شخصی مو بخوام تو این مقاله وارد کنم به دوستای نزدیک خودم حتما توصیه میکنم برای شروع کار طراحی کابینت اشپزخانه یا اصلا به طور کلی هر طرحی که تو معماری نیاز دارند ابتدا وارد اسکچاپ بشن و ببینن اون کار شون قابلیت اجرا با این نرم افزار رو داره و اگر جواب مثبت بود دیگه سراغ بقیه نرم افزار ها نرن و با همین اسکچ اپ کار طراحی خودشون رو ادامه بدهند.
دلیل علاقه من به این نرم افزار خیلی روشن و شفاف هست، یک نرم افزار با زبان بسیار ساده و محیط گویا قابل درک و ابزار ترسیم و ویرایش مختصر در فضای سه بعدی که از پس طرح های ساده و مفهومی خیلی راحت بر میاد و معمولا نصف کار های طراحی رو میشه باهاش پیش برد. سه بعدی کردن تو محیط اسکچ اپ مثل اب خوردن میمونه و خیلی راحت میشه نمای سه بعدی طراحی رو به صورت رندر و انواع مختلفی از پیش نمایش ها مثل خطی و گرافیک خروجی کار رو تماشا کرد.
اما چه جاهایی نرم افزار اسکچ اپ کاربرد نداره و بهتره برای پیش برد کار مون به نرم افزار های دیگه مراجعه کنیم، جایی که طرح پیچیدگی یا سنگینی خاصی داره بهتره از نرم افزار های دیگه شروع کنیم که برای انجام طراحی های سه بعدی پیچیدگی توانایی بیشتری دارند مثل راینو و تریدی مکس. نه اینکه نشه با اسکچ اپ زد چرا اتفاقا میشه ولی نوع برنامه نویسی زبان برنامه اسکچ اپ طوری هست که بیشتر جنبه طرح اولیه و کانسپت رو داره و وقتی فایل شلوغ بشه از انواع طراحی ها و ابجکت و مبلمان اضافه بشه سیستم پردازش کردنش بیشتر از بقیه نرم افزار ها درگیر میشه و ممکنه تجربه تلخ ناخوش ایند براتون داشته باشه.
مورد دیگه ای هم که باید اضافه بکنم دقت تو ترسیمات پیچیده هست و این نرم افزار طراحی یعنی اسکچ اپ خروجی راحت و مناسبی برای نقشه های دو بعدی و فنی مهندسی نداره و میشه باهاش یه کارایی کرد و نتیجه گرفت اما ایده ال ترین انتخاب هم نیست. پس اگه بخوام تمام توضیحات مربوط به نرم افزار اسکچ اپ رو تو یک نمودار بسازم میتونید تو تصویر زیر خوبی ها و ضعف های این نرم افزار رو ببینید و با سایر برنامه های طراحی کابینت مقایسه کنید:
نرم افزار چهارم: طراحی کابینت با راینو
اگه دنبال یه نرم افزاری باشید که چکیده هر سه تا نرم افزاری که تا اینجا گفتم رو داخل خودش داشته باشه میرسید به راینو. طراحی دکوراسیون داخلی مخصوصا کابینت و کمد با دقت بسیار بالا با تمام ویژگی های فنی که نیازمند تولید هست در عین حال سبک و سریع و با خروجی سه بعدی نسبتا خوب و محیط گرافیکی قابل قبول همه از ویژگی های اصلی نرم افزار راینو هست که تو ادامه مطلب میخوام به اون اشاره کنم.
راینو به نسبت زمان ساخت از بقیه نرم افزار ها جدید تر هست و با زبان برنامه نویسی مخصوص به خودش که تو سایر نرم افزار های طراحی و معماری کمتر دیده میشود یعنی سیستم نربز مدلینگ کار رو برای طراح ها مخصوصا طراح های قطعات صنعتی تا دکورسیون داخلی راحت تر کرده هست. این سیستم با استفاده از فرمول های ریاضی کار پیچیده طراحی رو تبدیل میکنه به روابط فضایی بین یک سری نقاط که اگر مفهوم اولیه این رو خوب درک کنیم دیگه مشکلی بابت تولید هیچ نوع حجم معماری ای مثل کابینت اشپزخانه و کمد دیواری نداریم.
اگر بخوام به صورت لیست مزیت های استفاده از نرم افزار راینو رو برای طاحی کابینت اشاره کنم شامل این موارد میشه:
- سرعتع طراحی زیاد و دقت طراحی بالاتر از میلیمتر
- محیط کاربری نرم افزار ساده و دوست داشتنی
- ارتباط قوی بین اکثر نرم افزارهای معماری
- توانایی تولید همزمان نقشه سه بعدی و جزیات اجرایی دو بعدی
- خروجی های رندر و نقشه فنی سریع و دقیق
اما با تمام این خوبی ها هنوز هم میشه سخت گرفت و ایراداتی رو به این نرم افزار برای طراحان در نظر گرفت مثلا اینکه با توجه به جدیدتر بودن این نرم افزار تعداد افراد مسلط به این نرم افزار نسبت به اتوکد یا تری دی مکس خیلی کمتر است و چون بین رشته ای به حساب میاد ابجکت ها و متریال ها به تعداد کمتر ولی با موضوعات متنوع تر وجود دارد. همچنین اگر سخت گیر باشیم میتوان گفت این نرم افزار جدول متره و بر اورد رو به طور مستقیم از داخل خود نرم افزار تولید نمیکند البته میتوان با روشی که اضافه کردن پلاگین نام دارد این قابلیت مهم رو اضافه کرد مثلا تو یک کار کابینت برای طراح مهم هست اطلاع داشته باشد چند عدد لولا درب قرار است استفاده شود به جایی که شخص طراح دونه به دونه بخواد این تعداد رو بشمارد از طریق پلاگین خیلی دقیق و سریع تر این محاسبه انجام میشه در نظر بگیرید اشپرخونه های بزرگ با طراح های پیچیده این روند چقدر طولانی و حساس خواهد بود.

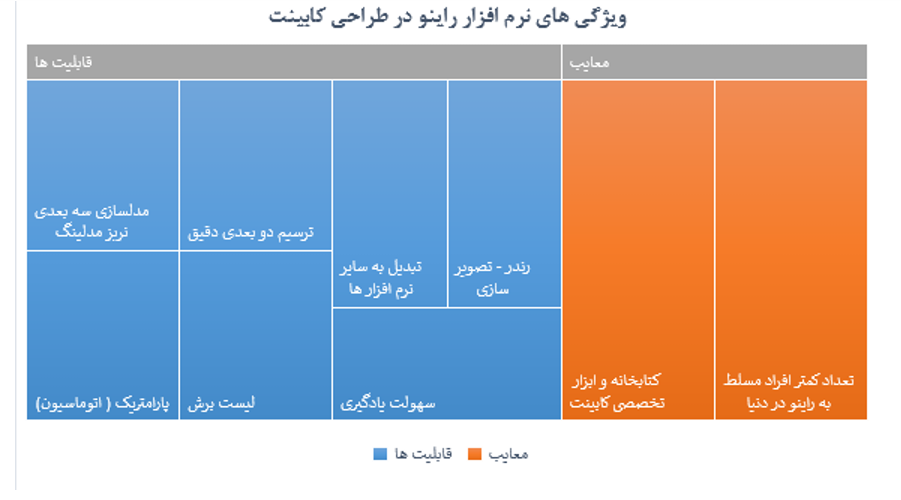

به طور خلاصه تو نمودار زیر تمام خوبی ها و بدی های این نرم افزار رو به صورت گرافیکی اماده کردم تا راحت تر با نگاه کردن متوجه مزیت های این نرم افزار بشید:
نرم افزار پنجم – طراحی با نرم افزار رویت
یکی از جدید ترین محصولات شرکت اتودسک یعنی سازنده نرم افزار های اتوکد و تریدی مکس نرم افزار رویت هست که مخصوص مهندسین ساختمان تولید شده و هدف اون پوشش دادن نیاز های این بخش از جامعه مهندسین یعنی طراحان و معماران بوده است. با نرم افزار رویت خیلی ساده میشه هر طرح معماری و معماری داخلی و حتی دکوراسیون داخلی مثل طراحی کمد و کابینت اشپزخانه رو انجام داد با نهایت دقت تو تولید متریال ها و جزییات اجرایی و همچنین نقشه سه بعدی در هر لحظه از شروع طراحی در دسترس است و از قابلیت های خوب این نرم افزاز میشه جدول متره و براورد رو مثال زد که در هر لحظه با تغییر ابعاد و چیدمان پروژه جدول متره هم تغییر میکنه و سرعت طراحی و محاسبه و انالیز کابینت رو خیلی افزایش میده .
نرم افزار رویت به علت دشواری یادگیری و پیچیدگی و لایه لایه ای بودن نیازمند وقت زیادی برای یادگیری هست و همچنین به سیستم نسبتا قوی ای نیاز دارید که بتونیم تمام قد خیال تون از بابت طراحی که انجام میدید راحت باشه ولی اگر حدود شش ماه میتونید زمان روی خودتون سرمایه گذاری کنید قطعا بهترین انتخاب برای طراحی کابینت نرم افزار رویت هست شما با نرم افزار رویت فقط طراحی نمیکنید درواقع هم زمان دارید هم طرح تون رو پیش میبرید و هم نقشه های اجرایی و فاز دو شده و جدول های متره و بر اورد رو هم به دست میارید و میتونید تو یک شیت تمام این جزیات رو هم زمان با هم داشته باشید که بدون خطا و کاملا دقیق محاسبه شده است.
تو جدول زیر برای ارزیابی راحت تر ویژگی های نرم افزار رویت رو اوردم که می تونید به صورت خلاصه متوجه بشید این نرم افزار چقدر به طراحی شما کمک میکنه:
|
طراحان کابینت |
معماران |
|
|
1- کار در بستر واقعی معماری _ از لحاط ابعاد و تداخل ها 2- پارامتریک کردن یونیت های کابینت اشپزخانه 3- محاسبه متریال های مصرفی به سادگی در جدول 4- تداخل گیری کابینت ها با تاسیسات 5- پرزنت و شیت بندی مناسب |
1- تولید بیم و نقشه و جداول یکپارچه 2-هماهنگی بین رشته ای 3- مستند سازی و شیت بندی قوی 4- فایل های اماده و فامیلی زیاد و قوی 5- همکاری گروهی روی یک پروژه 6- پارامتریک سازی ( اتوماسیون ) |
خوبی ها |
|
1- ابزار تخصصی کابین اماده کم است – نیاز به ساخت فامیلی 2- خروجی سی ان سی و به نرم افزار های دیگر تا حدودی پیچیدگی دارد 3-برای تولید و کارگاه های کوچک احتمالا به صرفه نباشد 4- هزینه اموزش و زمان یادگیری طولانی تر نسبت به سایر نرم افزار ها دارد |
1- اموزش سخت تر نسبت به بقیه نرم افزار ها 2- مدلسازی فرم ازاد نسبت به راینو محدود تر 3- نیاز به سیستم قوی برای پروژه های بزرگ 4- کنترل گرافیک – ترسیم در برخی سبک ها دست و پا گیر 5- ساخت و نگهداری فامیلی ها زمان بر و پیچیده |
بدی ها |
جمع بندی
هر کدوم از نرم افزار های که تو این مقاله توضیح دادم برای طراحی مخصوصا طراحی کابینت خوب هستند و میتونن کار شما رو انجام بدن شاید شما یک نرم افزار رو خوب بلد شدید و کار کردید باهاش و حتی شاید سال ها به نرم افزار های دیگه احتیاج نداشته باشید. هر کدوم از این نرم افزار ها به قصد و منظوری برای پوشش نیاز قسمتی از طراحان ساخته شدن و نمیشه مقایسه کرد چی خوبه چی بده فقط باید بی طرف بین شون وایساد و هر موقع هر کدوم به نیاز مون سازگار بود استفاده کرد.
قبل از انتخاب نرم افزار مناسب طراحی باید این سوال ها رو بپرسیم:
1- خروجی اصلی نرم افزار رو دوست داریم چی باشه ؟ مثلا فایل دو بعدی باشه یا سه بعدی و رندر یا لیست تهیه متریال هست و…
2- قرار تنهایی کار بکنم یا گروهی هستیم؟ برای اینکه بیم لازم داریم یا نه
3- مقیاس طراحی پروژه چیه ؟ مثلا فرم خاص دارد فروشگاه های سفارشی هست یا واحد مسکونی با اشپزخانه های تیپ مثل هم
4- زمان یادگیری داری ؟ اگر میخوای خیلی سریع برسی به ترسیم بهتره بری سراغ اسکچ اپ ولی اگر عجله نداری میتونی چیزای دیگه رو امتحان کنی
5- نیاز به پارامتریک بودن و یا نیاز به استاندارد سازی و مستند سازی و یا نیاز به رندر های واقع گرایانه ، جواب دادن به هر کدوم از این سوالا باعث میشه مسیر انتخاب نرم افزار مورد نظر برای طراحی کابینت اشپزخانه تغییر بکنه و همون طور که گفتم با تمام این نرم افزار ها میشه به طراحی کابینت رسید فقط تو جزییات کار با هم تفاوت هایی دارن
مرسی که تا پایان این مقاله بررسی نرم افزاری با من همراه بودید ، در صورتی که برای طراحی کابینت اشپزخونه نیاز به مشورت دارید میتونید خیلی راحت از طریق صفحه ارتباط با ما سایت با خود من در ارتباط باشید.
